マークシート方式による正誤式または選択式の問題です。解答は解答用紙の該当するマークを塗りつぶして くだ さい。
【問題１】
次の１～４の記述は、機械材料について述べたものです。空欄にあてはまる最も適切なものを下の選択肢からそれぞれ １ つずつ選び、その記号を答えてください。
１．表面に残ったくぼみの直径を測定して材料の硬さを求める（ １ ）硬さ試験は、素材の試験に適しているが、薄板や小物の試験片などの測定には適さない。
《選択肢》
ア．ショア イ．ビッカース ウ．ブリネル
２．残留オーステナイトは、時間の経過とともに、しだいにマルテンサイト変態をしていくので、（ ２ ）処理を施して変態を終了させる。
《選択肢》
ア．クロメート イ．溶体化 ウ．サブゼロ
３．18Cr の（ ３ ）系ステンレス鋼 SUS430 は、おもに建築内装材や厨房器具などに利用されている。
《選択肢》
ア．オーステナイト イ．フェライト ウ．マルテンサイト
４．融点が71 ℃の ４ ）メタルは、スプリンクラーの接点材料にも使われる。
《選択肢》
ア．ウッド イ．バビット ウ．ホワイト
【問題１】（8 点）
１．ウ ２． ウ ３．イ ４． ア
【問題２】
次の ア～カ の記述は、機械材料について述べたものです。その内容が適切なものを３つ選び、その 記号 を答えて くだ さい。
ア．ハイスともよばれる 高速度工具鋼は、高速切削によって刃先の温度が 500 600 ℃まで上昇しても軟化がなく、むしろ硬くなる。
イ．金 属材料の引張試験を行ったところ、試験前にはどこを測っても直径 14mm であったが、破断後に最も細いところの直径を測ったら 12mm になったので、この材料の絞りは 1 4.3 である。
ウ．ダクタイル鋳鉄ともよばれる球状黒鉛鋳鉄は、鋳放しのままでも構造用炭素鋼に劣らない強さをもち、炭素鋼鋳鋼品よりも強い。
エ．プラスチック製品は、押出し、引抜き、スピニング加工などによってつくられる。
オ．高力黄銅 は、冷間加工後に低温焼なましを施すと弾性限度および疲れ限度が高くなるので、ばね材やダイヤフラムなどに適している。
カ．高力アルミニウムに分類され、展伸用アルミニウム合金中最高の強さを持つ Al Zn Mg系の A7075 は、航空機などに使われる。
【問題２】（6 点）
ア、ウ、カ
【問題３】
次の ア エ の記述は、鋳造、溶接、塑性加工、表面処理について述べたものです。その内容が適切なものを２つ選び、その 記号 を答えてください。
ア．圧接は、室温または加熱した二つの母材の接合部分を密着させ、大きな圧力を加えて接合する方法で、 これには鍛接、シーム溶接、 リベット 、 焼ばめ などがある。
イ．代表的な砂型鋳造法である生砂型は、造型に要する工程が少な く、造型後ただちに鋳込むことができるなどの利点があるが、 造型にあたっては 鋳物砂の水加減や突き固め加減などに熟練を要する。
ウ．型 鍛造に用いる 穴抜き型 は、ひとつの鍛造型にせぎり型、荒地型、仕上げ型などがほってあり、素材を一度加熱しただけで、順次仕上げることができるので能率的である。
エ．ショットピーニングは、工作物の表面にショットを強く吹き付けて、表面層に圧縮応力を残留させて工作物の疲労寿命を向上させる表面硬化 処理 である。
【問題３】（4 点）
イ、 エ
【問題４】
次の１～３の記述は、切削加工、砥粒加工、特殊加工について述べたものです。空欄にあてはまる最も適切なものを下の選択肢からそれぞれ １ つずつ選び、その記号を答えてください。
１．立てフライス盤でキー溝削りを行う際に用いる切削工具は、（１ ）である。
《選択肢》
ア．溝フライス イ． メタルソー ウ． 二枚刃エンドミル
２．マシンリーマによるリーマ仕上げには、（２ ）などの工作機械を用いる。
《選択肢》
ア．卓上ボール盤 イ．プラノミラー ウ．立削り盤
３．（３ ）は、転がり軸受の軌道面などのように耐摩耗性を要する箇所を仕上げる方法として発達した。
《選択肢》
ア．内面研削 イ． 超仕上げ ウ． ホーニング
【問題４】（6 点）
１．ウ ２．ア ３． イ
【問題５】
次の１～４の記述は、切削加工、砥粒加工、工業計測、機械加工と生産の自動化について述べたものです。空欄にあてはまる最も適切なものを下の選択肢からそれぞれ １ つずつ選び、その記号を答えてください。
１．（１ ）は、旋盤の本体ともいわれる構造体で、これにいろいろな働きをする部品を取り付ける。
《選択肢》
ア．ベッド イ．フレーム ウ． コラム
２．万能研削盤は、ふつうの円筒研削のほか、（ ２ ）研削、端面研削、内面研削などの各種の研削ができる。
《選択肢》
ア．心なし イ．テーパ ウ．平面
３．（３ ）を用いてより精密な質量の測定を行うときは、二重ひょう量法を採用するのがよい。
《選択肢》
ア．てんびん イ．電子てんびん ウ．ロードセル
４．ＮＣ工作機械の座標軸は、標準座標軸すなわち右手直交座標系に従うことになっているので、 ＮＣ 旋盤 の 主軸の方向 は（ ４ ）軸である。
《選択肢》
ア．Ｘ イ．Ｙ ウ．Ｚ
【問題５】（8 点）
１．ア ２． イ ３． ア ４． ウ
【問題６】
次の１～４の記述は、ねじについて述べたものです。空欄にあてはまる最も適切なものを下の選択肢からそれぞれ１つずつ選び、その記号を答えて くだ さい。
１．軸方向の荷重とねじり荷重を同時に受けるボル ト は、 軸方向の荷重の １ 倍の荷重が軸方向にかかっているものとして 有効断面積を 計算することが多い 。
《選択肢》
ア．3/4 イ．4/3 ウ． 3/2 エ． ２
２．管用テーパねじのテーパは、（ ２ ）である。
《選択肢》
ア．1/10 イ．1/12 ウ．1/14 エ．1/16
３．押さえボルト・植込みボルトのねじ込まれる部分の長さℓ は、ボルトの外径を d とすると、ねじ穴の材質が 軽合金 では（ ３ ）のようにする。
《選択肢》
ア．ℓ ＝ｄ イ． ℓ＝ 1.3 ｄ ウ． ℓ＝ 1.8 ｄ エ． ℓ＝ 2 ｄ
４．ボルトに（４ ）応力が生じる場合は、荷重をボルトのねじ部で受けないようにする。
《選択肢》
ア．せん断 イ．圧縮 ウ．引張 エ．曲げ
【問題６】（8 点）
１．イ ２．エ ３． ウ ４．ア
【問題７】
次の１～４の記述は、転がり軸受について述べたものです。記述にあてはまる 最も適切な 図を 下の 選択肢からそれぞれ１つずつ選び、その記号を答えて くだ さい。
１．一方向のスラスト荷重を受けるもので、軌道盤の座が平面である。軌道盤の座が調心座のものや、軌道面を球面にし、球面ころを用いた自動調心 形 のものもある。
２．比較的大きいラジアル荷重とスラスト荷重の両方の負荷が受けられる。
３．接触角の大きいものほどスラスト荷重によく耐えられる。
４．最も広く用いられる玉 軸受で、軌道の溝が深くスラスト荷重も受けられ、高速回転に
適 している。
ア．
イ．
ウ．
エ．
オ．
【問題７】（8 点）
１．ア ２． ウ ３ オ ４． イ
【問題８】
次の ア～オ の記述は、機械に働く力と仕事について述べたものです。その内容が 適切でないものを ２ つ選び、その 記号 を 答えて くだ さい。
ア．有効仕事と外部から与えられた仕事との比を仕事率という。
イ．転がり摩擦の大きさは、材料および表面の状態 のほかに、 速度 、 球 や ころの直径なども関係する。
ウ．エネルギーとは仕事をすることができる能力をいい、その単位は仕事の単位と同じくジュール（Ｊ）を用いる。
エ．慣性力は、加速度に対する反作用として働くみかけの力である。
オ．三角形の重心は、それぞれの角の二等分線 の交点 である。
【問題８】（4 点）
ア、 オ
【問題９】
次の ア カ の記述は、 材料の強さ について述べたものです。その内容が 適切な もの を３つ選び、その 記号 を 答えて くだ さい。
ア．鋼材は、一般に低温では著しくもろくなり、衝撃に対する抵抗が減少する。
イ．弾性限度以内では、応力とひずみは正比例する。これをフックの法則という。
ウ．引張り荷重または圧縮荷重が作用する両振り荷重は、繰返し荷重に分類される。
エ．切欠きによ る応力集中に注目したとき、応力の大きさは、切欠き溝の底の丸みが大きいほど小 さい。
オ．アルミニ ウ ム合金に引張りの静荷重が加わる場合は、降伏点を基準強さにとる。
カ．常温で両端を固定した材料を冷却すると、材料内部に引張応力が生じる 。
【問題９】（6 点）
ア、 エ 、 カ
【問題10 】
次の１～４の記述は、管路について述べたものです。 ）内のアとイのうち、最も適切なものをそれぞれ１つずつ選び、その記号を 答えてください。
１．管内を充満して流れる流体を導く管の内径は流量と流速で決められ、その際の流速には （ア．最高流速 イ．平均流速） を 考慮する。
２．管内を流れる流体の平均速度を大きくすると 、エネルギー損失 が （ア 大きくなる イ．小さく）なる 。
３．（ア．フランジ式 イ．ねじ込み式）管継手は、 管径が大き いときや管内の 圧 力が 高いときに用いられる。
４．（ア．バタフライ弁 イ． 逆止め弁 ）は、 弁体の重量と弁体の両面に加わる圧力差によって自動的に作動する。
【問題10 】（ 8 点）
１．イ ２ ア ３ ア ４． イ
【問題11 】
次の１～４の記述は、歯車について述べたものです。空欄にあてはまる最も適切なものを下の選択肢から それぞれ１つずつ 選び、その記号を答 え て くだ さい。
１．平歯車の歯の曲げ強さは、歯先に １ 荷重を受ける片持ばりとみなして求めることができる。
《選択肢》
ア．等分布 イ． 交番 ウ． 集中
２．（２ ）は 、 歯車の接触圧力や周速度が大きすぎるとき、歯面がはぎとられてあばた状になることである。
《選択肢》
ア ピッチング イ サージング ウ ．キャビティ
３．ウォームギヤは、（３ ）軸の間の運動を伝達する歯車で、ウォームとこれにかみ合うウォームホイールとからなる一対の歯車の総称である。
《選択肢》
ア．平行 イ．くいちがい ウ．交差
４．かさ歯車は、一般に２軸が直交 する場合が多いが、このうち、ピッチ角が 90 °のものを（ ４ ）歯車という。
《選択肢》
ア．マイタ イ．はすばかさ ウ．冠
【問題11 】 （8 点）
１．ウ ２． ア ３．イ ４．ウ
【問題12 】
次の１～４の記述は、チェーン・ ブレーキ・ばね に ついて述べたものです。空欄にあてはまる最も適切なものを下の選択肢から それぞれ１つずつ 選び、その記号を答 え て くだ さい。
１．チェーン伝動でチェーンを結合する際、リンクの総数が奇数のローラチェーンの場合には、 １ を使用する 。
《選択肢》
ア．案内 イ． オフセット リンク ウ． 割ピン形継手 エ． クリップ形継手
２．ローラチェーンのスプロケットの歯数は、あまり少ないと摩耗が多く、かつ、運動が円滑にならないので、 ２ 以上 70 くらいが適当で、なるべく奇数とする 。
《選択肢》
ア．５ イ． 9 ウ． 13 エ． 17
３．単ブロックブレーキで の ブレーキてこに加える力の大きさは、手動の場合 には最大でも ３ Ｎ とする。
《選択肢》
ア．100 イ． 150 ウ． 200 エ． 250
４．ばねに、 そのばねの許容範囲 内 の 荷重を加えて変形させると、こ れに 費やしたエネルギーは変形されたばね内にたくわえられる。このエネルギーを （４） エネルギーという。
《選択肢》
ア．弾性 イ． 運動 ウ． 機械 エ． 内部
【問題12 】 （8 点）
１．イ ２． エ ３． ウ ４． ア
【問題1 3 】
次の１～ ３ の記述は、流体機械について述べたものです。空欄にあてはまる最も適切なものを下の選択肢からそれぞれ １ つずつ選び、その記号を答えてください。
１．（１ ）は、工業用の圧力計として一般的に使用されている。
《選択肢》
ア．ベローズ圧力計 イ． マノメータ ウ． ブルドン管圧力計
２．（２ ）は、流れのエネルギー損失が比較的大きいが、構造が簡単なので、流量の計測に広く用いられている。
《選択肢》
ア．管内オリフィス イ．ノズル ウ．ベンチュリ計

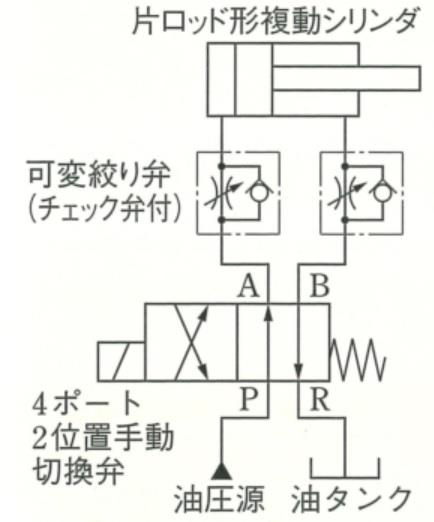

３．下図 の（ ３ ）回路は、ロッドの移動方向にかかわらず、可変絞り弁による速度制御が可能である。
ア．メータアウト イ．メータイン ウ．２スピード
【問題1 3 】（ 6 点）
１．ウ ２．ア ３．イ
【問題1 4 】
次のア～カ の記述は、内燃機関について述べたものです。その内容が適切なものを３つ選び、その 記号 を答えてください。
ア．熱エネルギーと仕事は、どちらもエネルギーの一つの形であって、仕事を熱エネルギーに変えることも、その逆も可能である。これを熱力学の第一法則という。
イ．往復動機関の圧縮比は、 排気量 と燃焼室容積との比から求める。
ウ．２ 行程ガソリン機関は混合気を用いて掃気するが、２行程ディーゼル機関は空気を用いて掃気する。
エ．直接噴射燃焼室式のディーゼル機関は、熱効率が高い特徴があるが、着火性の良い燃料と、 始動のためのグロープラグ が必要である。
オ．ガソリン機関の停止は、ディーゼル機関とは異なり、点火系統の回路を遮断して電気火花が飛ばない状態にして行う。
カ．往復動機関の燃料消費性能は、軸出力 1kW あたり 1 時間ごとに消費する燃料の 量 で表し、それを燃料消費率 L／（ k W ･ h ）という。
【問題1 4 】 （6 点）
ア、 ウ 、 オ
【問題1 5 】
次の ア カ の 記述 は、蒸気動力プラントと冷凍装置について述べたものです。その内容が適切なものを３つ選び、その 記号 を答えてください。
ア．炉筒煙管組合せボイラは、水部が小さいために負荷変動の影響を受けやすい。
イ．ボイラの給水ポンプには、多段ディフューザポンプなどが用いられる。
ウ．蒸気圧縮冷凍機 の 冷媒に要求される条件の一つ として 、臨界点が高く、大気圧以上で蒸発し、常温のもとで比較的 高圧 で液化することがある。
エ．ターボ冷凍機の蒸発器内に設けたキャブレター には、冷媒蒸気中のわずかな液体分を分離し、冷媒蒸気だけを遠心圧縮機に送る働きがある。
オ．強制循環ボイラの循環ポンプは、ふつう下降管の途中に設ける。
カ．ボイラ運転中のキャリオーバは、ウ ォ ータハンマの発生の原因となる。
【問題1 5 】（ 6 点）
イ、 オ 、 カ
