損害保険登録鑑定人試験2級：機械(2019年7月)試験問題用紙

マークシート方式による正誤式または選択式の問題です。解答は解答用紙の該当する
マークを塗りつぶして下さい。

【問題１】

次の１～４の記述は、機械材料について述べたものです。空欄にあてはまる最も適切な
ものを下の選択肢から それぞれ１つずつ 選び、その記号を答 え て下さい。
１．下図の

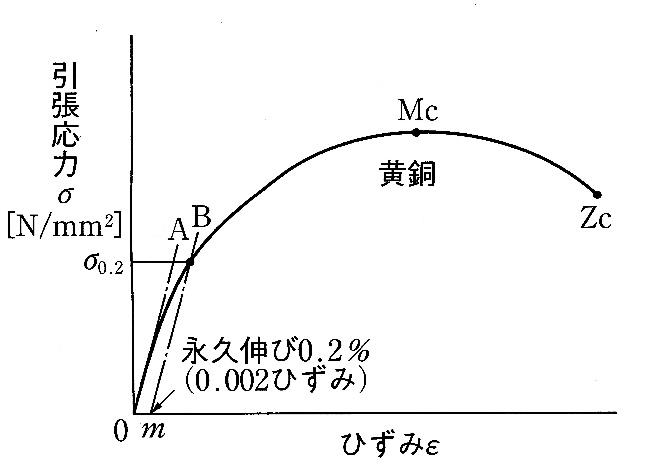

黄銅の 応力－ひずみ線図において、引 張強さを示すのは（ １ ）点である。

ア．Ｂ　イ．Ｍｃ ウ．Ｚ c

２．炭素鋼の等温変態を利用する熱処理には、（２ ）や オース テンパなどがある。
《選択肢》

ア．アニーリング　イ．オースフォーミング ウ．テンパーリング

３．合金工具鋼のうち、たがね・ポンチ・シャー刃などに用いられるのは、（３ ）である。

《選択肢》

ア．SKD ４ イ． SKH ４ ウ． SKS ４

４．冷間加工を行った黄銅の管・棒などは、使用中または貯蔵中 に（ ４ ）と呼ばれる現象を起こすことがある。

《選択肢》

ア．置割れ　イ． 青熱脆性 ウ．疲れ

【問題２】

次の１～６の記述は、機械材料について述べたものです。その内容が 適切な ものを３つ選び、その番号を答 え て下さい。
１．最低引張強さで区分されるSS330 、 SS400 などの一般構造用圧延鋼材は、りんや硫黄の最大許容量は JIS 規格で定められているが、炭素量は定められていない。
２．特殊用途用合金鋼のうち、炭素鋼に硫黄とマンガンを加えたSUM22L ･ SUM23L などの硫黄複合快削鋼は、切削時に切りくずが細かく分断されるので、切削しやすくなる。
３．鋳鋼は、形が複雑で鍛造や機械加工では製作が困難な場合や、鋳鉄では強さがたりない場合に用いられ、つくられた鋳鋼品の多くは、組織を微細化して強度や靱性を向上させるために焼なましが施される。
４．管継手などに用いられる黒心可鍛鋳鉄は、まだら鋳鉄に熱処理を施して炭素を黒鉛化したもので、軟鋼に近い引張強さと伸びをもっている。
５．アルミニウム合金は、融点が低いなどの理由から鋳物用にも使われるが、そのなかでも共晶型 （形 合金の共晶組成の近くの組成のアルミニウム合金は、溶けやすくすぐれた鋳造性を示す。
６．プラスチックの衝撃値は、アイゾット衝撃試験機やシャルピー衝撃試験機のハンマで衝撃曲げ荷重を加えて求める。

【問題３】

次の１～５の記述は、鋳造、溶接、塑性加工、表面処理について述べたものです。その内容が正しいものには○ で 、誤っているものには× で、それぞれ 答 え て下さい。
１．マッチプレートを用いて砂型鋳型を量産するジョルト・スクイーズ造型機では、ジョルト作動によって下型をつくった後、スクイーズ作動によって上型をつくる。
２．石こう 鋳造法は、鋳肌や寸法精度がよく、冷却速度が遅いので、自動車や航空機部品など形状が複雑な薄肉鋳物の製造が可能で、鋳造合金には鋳型材料との反応が生じない低融点の亜鉛合金、アルミニウム合金などが用いられる。
３．サブマージアーク溶接は、50 300mm 程度の厚板および超厚板の立向き溶接を能率的に行うことができるので、大形の圧力容器や大形プレスのフレームの溶接に用いられる。
４．マーフォーム法は、剛体ダイスのかわりに層状のゴムを用いて、パンチを押し込んでブランクを絞る方法で、製品を少量生産する場合などに用いられる。
５．素材を 陽 極に接続して行う電気めっきは、滑らかで密着性にすぐれた皮膜が得られ、その厚さは、通電時間および電圧に比例するので、調節が容易である。

【問題４】

次の１～３の記述は、切削加工について述べたものです。 空欄 にあてはまる最も適切なものを下の選択肢からそれぞれ１つずつ選び、その記号を答えて下さい。
１．万能フライス盤は、付属の（１ ）などを使用すれば、はすば歯車やドリルのねじれ溝削りなどの加工もできる。
《選択肢》

ア．心押台　イ．ボルスタ ウ．割出し台

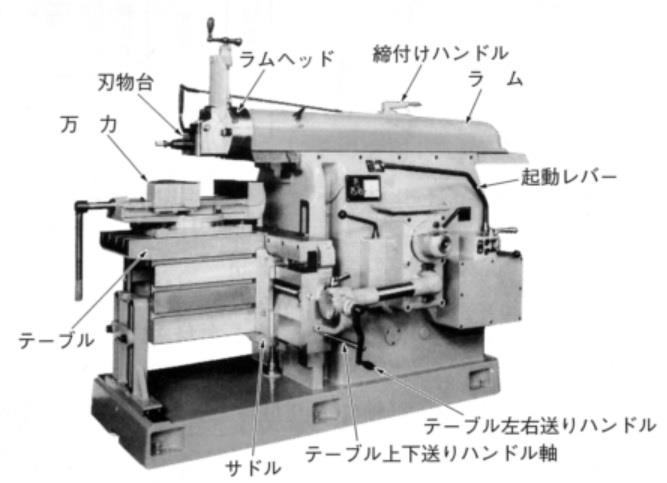

２．下図は、（２ ）である。

《選択肢》

ア．形削り盤　イ．立削り盤 ウ．ホブ盤

３．フェロース式歯車形削り盤は、（３ ）を用いる代表的な歯車形削り盤である。

《選択肢》

ア．インボリュートフライス　イ．ピニオンカッタ ウ．ラックカッタ

【問題５】

次の１～４の記述は、切削加工、砥粒加工、工業計測、機械加工と生産の自動化について述べたものです。アとイの 記述の うち 、最も適切な ものを選び、その記号を答 え て下さい。

１．切削加工について
ア．中ぐり盤は、鋳抜き穴（中子を使って鋳物にあけられた穴）をさらに大きくしたり、穴の精度をよくしたりする中ぐりに使われるほか、フライス削りや正面削りなどにも利用される。
イ．ターニングセンタは、工作物の仕上がり部の形状・寸法が切削工具の形状と同じになるように穴内面や表面を削る工作機械で、荒削りから仕上げ削りまでの加工を一工程でできる。

２．砥粒加工について
ア．ELID 研削は、前加工面の形状に沿って加工が行えるので、複雑な表面形状をもつ工作物の表面の仕上げ加工に利用される。
イ．工作物の取り付け・取りはず しが不要な心なし研削では、切れ刃である砥粒が欠損しても、次々に新しい切れ刃が現れるので、加工を続けることができる。

３．計測機の感度について
ア．計測器の一目のよみ、すなわち隣り合う目盛線の中心間隔に相当する測定量の大きさをひょう量といい、これによって感度を表すことがある。たとえば、ひょう量 0.01mm のダイヤルゲージは、感度 0.01mm であると表示される。
イ．計測器が測定量 の変化 に感じる度合いを感度といい、たとえば、差動変圧器式電気マイクロメータで、測定量の変化が 0.01mm に対して、指針が 3mm 変化 した場合の感度は 300 である。

４．切削加工時の補助工具について
ア．取付具は、工作機械に取り付ける工作物の位置を正しく決めたり、締め付けたりするための補助工具で、機械万力やスクロールチャックは代表的な汎用取付具である。
イ．コラム は、工作物に所定の正確な加工が行えるように、切削工具の案内部を設けた補助工具で、比較的よく使用されるのは穴あけ コラム である。

【問題６】

次の１～４の記述は、軸とその部品について述べたものです。 空欄にあてはまる最も適切なものを下の選択肢からそれぞれ１つずつ選び、その記号を答えて下さい。

１　（１ ）軸継手は、 ２ 軸がある角度で交わる場合に用いられ、工作機械や自動車などによく使われる。
《選択肢》
ア．自在　イ．たわみ ウ．固定

２．転がり軸受にかかる荷重のうち、定格寿命が 100 万回転になるような荷重を（２ ）という。
《選択肢》
ア．基本動定格荷重 イ． 静等価荷重 ウ． 基本静定格荷重

３．アンギュラ玉軸受で は、玉と内輪・外輪との接触点を結ぶ直線 が ラジアル方向 とある角度をなしており、この 角度を（ ３ ）角 という。
《選択肢》
ア．リード イ．摩擦 ウ．接触

４．計器や時計などのように力の加わらない立て軸のスラスト軸受には、（ ４ ）軸受が使われている 。
《選択肢》
ア．つば　 イ． ピ ボ ット 　ウ． うす

【問題７】

次の１～４の記述は、歯車について述べたものです。記述にあてはまる図の記号を選択肢からそれぞれ１つずつ選び、その記号を答えて下さい。
１．（１ ）は、歯すじがつる巻線である円筒歯車である。
２．（２ ）は、円筒歯車をくいちがい軸間の運動伝達に利用したときの１組の歯車である。
３．（３ ）は、円すい、または円すいに近い形状をもつ１組の歯車である。
４．（４ ）は、歯すじが基準円すいの母線と一致するかさ歯車である。

【問題８】

次の１～５の記述は、機械に働く力と仕事について述べたものです。その内容が正しいものには○で、誤っているものには×で、それぞれ答えて下さい。
１．物体が時間とともに、その位置をかえることを変位という。
２．単位時間にした仕事の割合を効率という。
３．差動滑車では、一対の定滑車の直径の差を小さくすると、小さい力で重い物体を引き上げることができる。
４．動摩擦係数は静摩擦係数の半分くらいであるが、接触面に潤滑剤を施せば、さらに小さくなる。
５．偶力がもつ、回転させようとする働きを偶力のモーメントといい、その大きさ は回転中心の位置に関係する。

【問題９】

次の１～４の記述は、材料の強さについて述べたものです。その内容が正しいものには○で、誤っているものには×で、それぞれ答えて下さい。
１．軟鋼に引張りの静荷重が加わる場合は、降伏点を基準強さにとる。
２．応力集中の程度を表す係数を形状係数といい、その値は切欠きの形状と材料の種類によって決まる。
３．部品の寸法を求める場合の強さの計算には、 許容応力がもとになる。
４．はりの危険断面では、 生じる応力 が 最大曲げ応力以内 であ れば、 その はりは安全である。

【問題10 】

次の１～４の記述は、管路と構造物につい て述べたものです。アとイの記述のうち、最も適切なものを選び、その記号を答えて下さい。

１．管の大きさと選び方について
ア．管の継目効率は、鍛接管では 0.6 とし、継目なし鋼管では 0.8 とする。
イ．配管用炭素鋼鋼管は、使用圧力が比較的低い蒸気・水・油・ガスおよび空気などの配管に用いられる。

２．バルブ について
ア．仕切弁は、半開のときは、弁体の裏側に激しい渦ができ、著しく圧力損失を生じる欠点がある。
イ．バルブの開閉が早くでき、弁体と弁座のすりあわせも容易である止め弁は、バルブが全開しても弁体が流れの中にあるので、流体のエネルギー損失が小さい。
