損害保険登録鑑定人試験2級：電気(2020年7月)試験問題用紙

マークシート方式による正誤式または選択式の問題です。解答は解答用紙の該当するマークを塗りつぶして くだ さい。

【問題１】

次の１～３の記述は、電子技術について述べたものです。空欄にあてはまる最も適切なものを下の選択肢からそれぞれ１つずつ選び、その記号を答えて くだ さい。
１．ガリウムヒ素やガリウムリンなどの発光しやすい材料を用いて（１ ）接合したものを LED といい、発光素子として使われている。
２．いくつかの入力のうち少なくとも一つが“１”のとき、出力が“１”になる回路を（２）回路という。
３．データ伝送において、
1 秒間に何ビットのデータを伝送するかを表すものを（３）といい、単位に［ bps ］を用いる。

《選択肢》

ア．pn イ． pnp ウ． npn
エ．NOR オ． NAND カ． OR
キ．データ転送速度　ク . データ信号速度 ケ . 変調速度

【問題２】

次の１～４の記述は、直流機について述べたものです。その内容が正しいものには○で、誤っているものには×で、それぞれ答えて くだ さい。
１．電機子巻線の重ね巻の並列回路数は、極数に関係なく２である。
２．分巻電動機は、電機子回路に始動抵抗を直列に接続し 、始動電流を制限して運転を始める。
３．直巻電動機は、始動時のトルクが小さい。
４．発電中の直流発電機に負荷を接続すると電機子電流が流れ、界磁磁束分布が乱れる。
　　この現象を電機子反作用といい、発電機の起電力が減少する 作用などがある 。

【問題３】

次の１～５の記述は、三相同期発電機について述べたものです。空欄にあてはまる最も適切なものを下の選択肢からそれぞれ１つずつ選び、その記号を答えてください。
１．同期発電機の電機子巻線は、電気角で（ １ ）〔rad〕ずつへだてて巻いた三相巻線で配置されている。
２．同期発電機の磁極は、ブラシとスリップリングを通して外部の（ ２ ）から励磁される。
３．磁極または電機子を原動機によって回転させると、（ ３ ）巻線に対称三相起電力が発生する。
４．同期発電機は、ごく小形のものを除き電機子巻線は（ ４ ）に設け、絶縁が容易でかつ大きな電流を取り出すことが可能である。
５．同期発電機にリアクトルの負荷のみを接続して発電すると、電機子電流によって生じる回転磁界の向きは、主磁束の向きと逆になる。この現象を（ ５ ）作用という。

《選択肢》

ア． 2/3π　 イ．π/2　 ウ．増磁 　エ．減磁 　オ．交流電源
カ．直流電源 　キ．電機子 　ク．界磁 　ケ．回転子 　コ．固定子

【問題４】

次の１～４の記述は、高圧受電設備に用いる 機器 について述べたものです。空欄にあてはまる最も適切なものを下の選択肢からそれぞれ１つずつ選び、その記号を答えて くだ さい。
１．電力需給用の計器用（１ ）は、受電電圧と使用電流を低電圧･小電流に変換する装置である。
２．コンデンサ回路投入時の突入電流の抑制、高調波障害の防止および電圧波形のひずみを改善するために直列 （２） を設置する。
３．高圧用の（３ ）は、回路の開閉のほか、 外部の保護継電器と組み合わせて用いられ、事故時は継電器の信号により、過電流や短絡電流などを自動的に遮断する機器 である。
４．避雷器は、 受電設備の引込口などに設置され、雷および開閉サージなどによる異常電圧が回路に侵入したとき、大地に放電させる機器であり、（ ４ ）種接地工事が施される。

《選択肢》

ア．変圧器　イ．変流器 　ウ．変成器 　エ．配線用遮断器
オ．漏電遮断器　カ．遮断器 　キ．コンデンサ 　ク．抵抗
ケ．リアクトル　コ．Ａ 　サ．Ｂ 　シ．Ｃ

【問題５】

次の１～５の記述は、三相誘導電動機について述べたものです。その内容が正しいもの
には○ で 、誤っているものには× で 、それぞれ答 え て くだ さい。

１．電動機は、滑りｓ 、極数 ｐ または周波数 ｆ を変えれば、回転速度を変えることができ
る。

２．同期速度 を $ｎ_ｓ$ [min ^-1 ]、 回転速度を ｎ [min ^-1 ]とすると、滑り ｓ は次式で求まる。

$ｓ＝\frac{ｎ_ｓ－ｎ}{ｎ_ｓ}$

３．小容量の電動機の滑りは小さく、大容量の電動機の滑りは大きい。

４．かご形誘導電動機の始動法として、二次側に始動抵抗器を接続する方法があ る。

５．容量が11k Ｗ程度までの三相かご形誘導電動機は、始動時に一次巻線をＹ結線にし、回転速度が全負荷運転に近づいたときに一次巻線を△結線にするＹ－△始動法が用いられる。

【問題６】

次の１～４の記述は、 磁気現象 について述べたものです。その内容が正しいものには○
で、誤っているものには×で、それぞれ答えて くだ さい。
１．磁力線は、 Ｓ 極から出て Ｎ 極に 入る 。
２．磁力線の存在する領域を磁界といい、磁界内における任意の点の磁界の向きは、その
点における磁力線 の接線の方向と一致する。
３．二つの点磁荷の間に働く力の大きさは、両磁極の強さの積に比例し、磁極間の距離に
反比例する。
４．磁界の強さ（大きさ）の単位には、テスラを用いる。

【問題７】

次の 1 ～５の記述は、 シーケンス制御の制御用機器について述べ たものです。その内容
が正しいものには○ で 、誤っているものには× で 、それぞれ答えて くだ さい。
１．電磁継電器とは、コイルに電流を流し、コイルに生じる 電 磁力によって、接点を電気
的に開閉するものをいう。
２．制御用継電器には、負荷電流が数十Ａ以上と比較的大きいヒンジ形と負荷電流の比較
的小さいプランジャ形などがある。
３．電磁接触器は、シーケンス制御装置の検出部に使用されるが、主接点のほかに補助接
点が内蔵されている。
４．熱動継電器は、負荷電流により発熱する抵抗発熱体と 、高温で変形するサーミスタを
組み合わせたもので、サーマルリレーともよばれる。
５．限 時 継電器 は、入力信号の変化から、所定の時間だけ遅れて出力信号が変化するもの
で、タイマともいう。

【問題８】

次の１～４ の 記述は、電気 用品安全法について 述べたもの で す 。その内容が正しいもの
には○ で 、誤っているものには× で 、それぞれ答えて くだ さい。

１．電気 用品安全法 は、 電気工作物による各種障害の防止、および電気工作物の機能の確
保を目的として定められたものである。

２．電気 用品とは、自家用電気工作物の部分となり、またはこれに接続して用いられる機
械、器具または材料をいう 。

３．特定電気用品以外の電気用品には、 または （PS）E の表示をして販売する。

４．LED ランプは、特定電気用品である。

【問題９】

次の１～４の記述は、 集積回路（ IC に ついて述べたものです。その内容が正しいもの
には○ で 、誤っているものには× で 、それぞれ答えて くだ さい。
１．IC を外形から分類すると、 MSI 、 LSI 、 VLSI などがある。
２．MOS IC は、バイポーラトランジスタから構成されるもので、電卓などの低消費電力の
ディジタル回路に使われる。
３．CM OS IC は、 ｐ チャネル MOS IC と ｎ チャネル MOS IC を組み合わせたものである。
４．ディジタル IC は、論理回路や記憶回路 など を構成し、一般に入力と 出力に比例関係が
ある。

【問題10 】

次の記述は、 供給設備容量 について述べたものです。空欄にあてはまる最も適切なもの
を下の選択肢からそれぞれ 1 つずつ選び、その記号を答えて くだ さい。

需要設備と供給設備との関係を表すのに、 需要率、負荷率、（ １ ）が用いられる。
負荷率 は、次式より求められる。

《選択肢》

ア．変動率 イ 損失率 ウ 不等率
エ．設備容量 オ 平均需要電力 カ 総合力率
キ．総合効率 ク 最大需要電力
ケ．需要設備個々の最大需要電力の総和

【問題11 】

次の １ および ２ の記述は、電気回路について述べたものです。空欄にあてはまる 最も 適切な数値を下の選択肢から それぞれ１つずつ 選び、その記号を答えて くだ さい。

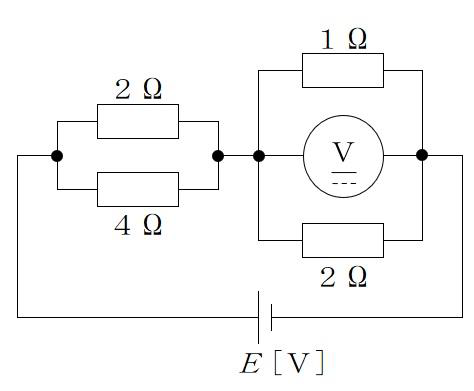

１．下図のように抵抗が直並列接続された回路に電源電圧 Ｅ ［Ｖ］が接続され ている 。 １Ωと２Ωの抵抗が並列接続された両端の電圧 Ｖ は、 20 Ｖである。このときの抵抗４Ωの消費電力は（ １） Ｗ である。

《選択肢》

ア．200 　イ． 400 　ウ． 600

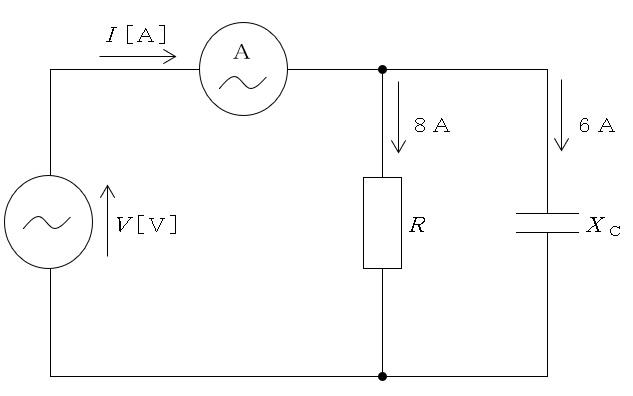

２．交流電源電圧 Ｖ [Ｖ] の回路に、抵抗 Ｒ [Ω] 、容量リアクタンス $Ｘ_Ｃ$ [Ω] が並列接続されている。 Ｒ [Ω] に流れる電流が ８Ａ 、 $Ｘ_Ｃ$ [Ω] に流れる電流が ６Ａ であるとき、電流計指示値は（ ２ ）[Ａ] である。

《選択肢》

ア．２ 　イ． 10 　ウ． 1 4

【問題12 】

次の１～ 10 の記述は、電気全般について述べたものです。空欄にあてはまる最も適切なものを下の選択肢からそれぞれ１つずつ選び、その記号を答えて くだ さい。
１．導電率の単位は、[（１）] である 。
《選択肢》
ア. Ｓ ･ ｍ イ． Ｓ Ω ウ． Ｓ ｍ

２．永久磁石可動コイル形直流電流計で測定範囲を拡大するために使われる抵抗器 を（２） という。
《選択肢》
ア．直列抵抗器　イ．倍率器 　ウ．分流器

３．非安定マルチバイブレータは、（３） の発生回路として広く用いられている。
《選択肢》
ア．のこぎり波　イ．正弦波 ウ．パルス波

４．絶縁抵抗は、絶縁体に加えた電圧を（ ４ ）で除して計算する 。
《選択肢》
ア．誘導電流 イ． 漏れ電流 ウ． 吸収電流

５．フィードバック制御は、（５） を目標値に正確に一致させるため、制御対象の出力の一部を制御装置の入力側へ戻して制御動作を行うものである。
《選択肢》
ア．偏差値　イ．操作量 　ウ．制御量

６．低圧屋内配線の絶縁抵抗の測定には、（ ６ ）Ｖ用の絶縁抵抗計を用いる。
《選択肢》
ア．100 イ． 500 ウ． 1,000

７．非金属発熱体は、黒鉛や（７） が用いられる。この材料は、機械的にもろいので棒状にして用いる。
《選択肢》
ア．セラミックス 　イ．炭化ケイ素 　ウ．カーバイド

８．直流発電機では、電機子反作用の影響を 防ぐため、補極と （８） 巻線が設けられている。
《選択肢》
ア．差動　イ．補償 　ウ．制動

９．電気設備技術基準では、電圧の種類を低圧・高圧・特別高圧の３種類に区 分 している。
高圧の場合、交流では （９） Ｖ を超え、 7,000[ Ｖ ]以下の電圧と区分して い る。
《選択肢》
ア．500 イ． 600 ウ． 750

10．一般的な３端子サイリスタは、ｐ形半導体とｎ形半導体を４層に結合した素子で、電極にはアノードと（ 10 ）の他にゲートがある 。
《選択肢》
ア．カソード 　イ． ソース 　ウ． ドレーン

【問題13 】

次の１～ ６ の記述は、トランジスタを用いた増幅回路について述べたものです。その内
容が正しいものには○ で 、誤っているものには× で 、それぞれ答 えて くだ さい。
１．図１ のエミッタ接地回路に交流入力電圧を加えると、出力電圧は大きく増幅する。
２．図２ のベース接地回路に交流入力電圧を加えると、 入力電圧と出力電圧の比 は 約１で
ある 。
３．図３ のコレクタ接地回路に交流入力電圧を加えると、 出力電圧 は大きく増幅する 。
４．図１ のエミッタ接地回路では、入出力波形の位相差は 180° （逆相） である。
５．図２のベース接地回路では、入出力波形の位相差は0° （同相） である。
６．図３のコレクタ接地回路では、入出力波形の位相差は180° （逆相） である。

【問題14 】

次の１～ ４ の記述は、照明 全般 について述べたものです。 空欄にあてはまる最も適切なものを下の選択肢からそれぞれ１つずつ選び、その記号を答えてください。

１．ネオン管の点灯回路には、（ １ ）が用いられている。
《選択肢》
ア．発振コイル　イ．チョークコイル 　ウ． 磁気 漏れ変圧器

２．（２ ）ランプは、発光効率のよいランプである。しかし、単色光であるため演色性が特に劣っている。
《選択肢》
ア．メタルハライド　イ．低圧ナトリウム 　ウ． 高圧ナトリウム

３．単体の LED は、直流（ ３ ）Ｖで発光する光源である。 100 Ｖ用 LED ランプは、 LED複数個を直並列に接続し、交流 100 Ｖで使用できるようにしている。
《選択肢》
ア．２～３　イ．６～８ 　ウ． 10～12

４．光源がある大きさをもっている場合、発光面の垂直投影面積が Ａ [㎡] で、その方向の光度が Ｉ [cd] であるとき、光度 Ｉ と Ａ の比を（ ４ ）という。
《選択肢》
ア．光束 イ． 輝度 ウ． 光束発散度

【問題15 】

下図 の １～３の図記号は、シーケンス 制御 に用いる図記号で 、 選択肢 の ア～カは、シーケンス制御に用いる制御機器の外観で す 。１～３の図記号に あてはまる 最も適切な 制御機器 を 下の 選択肢から それぞれ１つずつ 選び、その記号を答 え て くだ さい。
